一、产品介绍

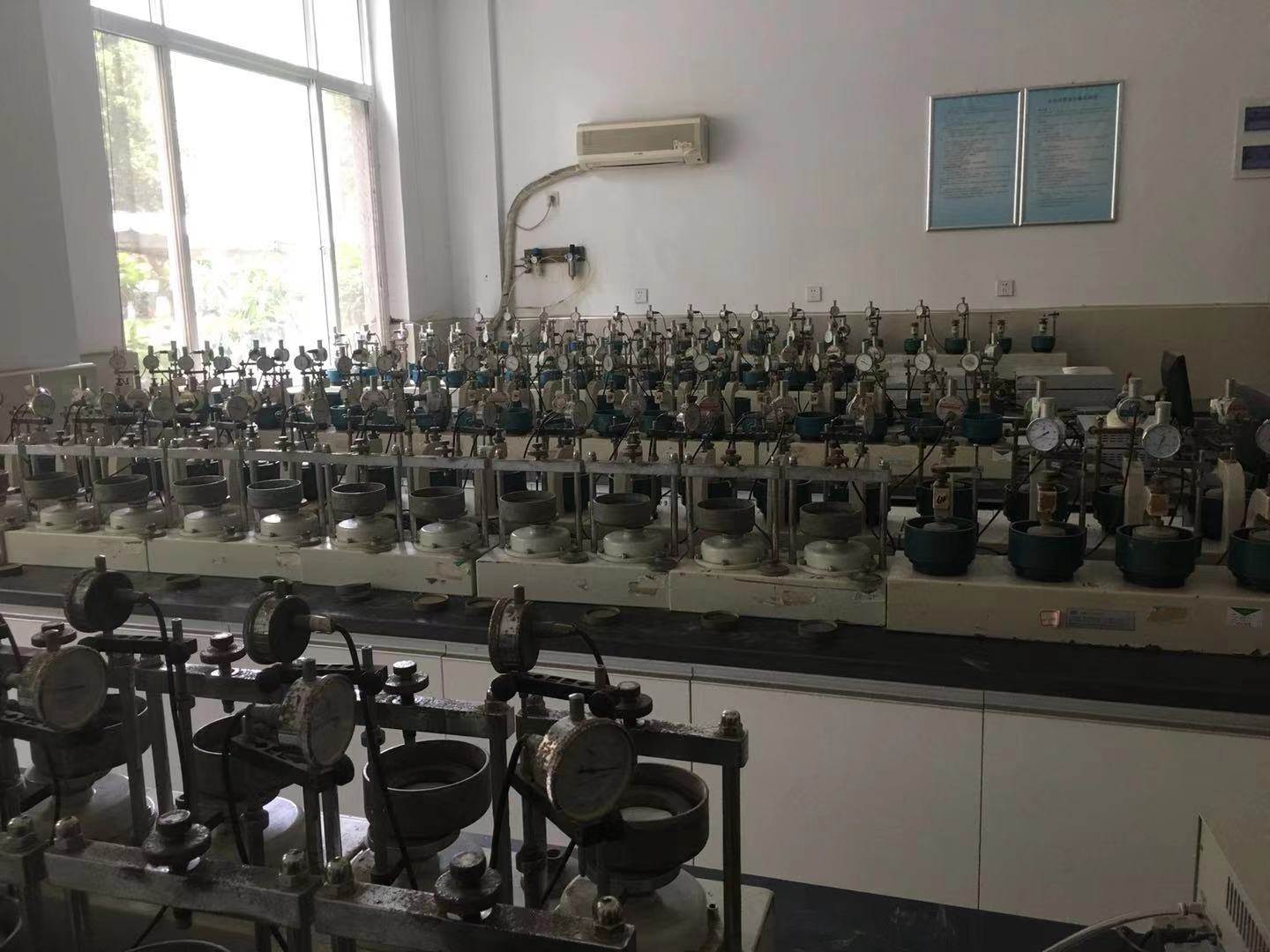

  杠杆式固结仪和气压固结仪是我国目前最常用的两种固结试验设备,杠杆式固结仪的缺点我们大家明白,而气压固结仪的缺点是几十台固结仪的试验压力序列必须相同,所有试样压缩稳定后方可施加下级荷重或结束试验,试验周期比较长,影响设备利用率,不能每个通道单独控制,另外因为摩擦力的原因实际上1KPa的预压力是控制不了的,甚至12.5KPa的那一档力也不能控制在1%的精度范围内,都是通过软件估算出来的。该类系统必须配气泵,气压稳压过滤装置,气压网络等辅助设备,必须由专业技术人员到现场安装调试方可投入使用;对安装试验操作要求较高,如果操作不当将直接影响试验成果准确度。

mysql数据库存储方案,过程数据永久存储,并配置配套的实验室成果报告管理平台,数据试验分析过程管理,平台化,自动化管理。

二、仪器尺寸

  主机尺寸:470×270×450(mm)

三、设备标准配置

  1.每台固结仪两联,2套试样面积为30cm2的试验容器配件。

  2.配置1套独立的智能压力控制装置能同时控制独立的两个通道。

  3.配置试样压缩变形量检测模块。

  4.配置2个数显百分表。

  5.配置2只测力传感器。

  6.配置1个网口。

四、主要技术指标

  1.试验压力(试样面积30cm2、试样面积50cm2)
  (1)最低可设置试验压力:1kPa
  (2)低压固结仪:1~800kPa
  (3)使用过程中可增配压力模块扩展到1600kPa
  (4)中压固结仪:1~1600kPa
  (5)使用过程中可增配压力模块扩展到3200kPa
  (6)高压固结仪:5~3200kPa
  (7)回弹试验最低压力:0kPa
  2.出力精度
  0~300N(100kPa)准确度≤3N
  低压固结仪:2400N准确度≤1%F·S
  中压固结仪:4800N准确度≤1%F·S
  高压固结仪:9600N准确度≤1%F·S
  3.测力传感器
  量程:0~5000N准确度:1%F·S(低压、中压固结仪)
  量程:0~10000N准确度:1%F·S(高压固结仪)
  4.量程:0~10.000mm
  准确度:0.2%F·S

五、技术特性

  1.该技术使固结试验不需要外部压力源(如气泵)条件下,自动依据设定的试验压力序列加卸荷,节能环保不扰民。试验压力≥5kPa≤允许最高压力,最要压力范围内可任意设置压力序列,尤其可满足需要施加试样自重压力P0的试验。每联试验过程独立控制。试验结束即可更换试样重新开始,极大地提高了设备利用率。试验过程中自动根据每个试样的压缩变化量,变速跟踪控制所加的设定压力,始终保持试样受力衡定。固结试验的初始值也就是位移清零值1kPa也保证是真实有效的。如果进行施加自重压力P0的试验,可设置每个试样需要施加的P0压力,且可一次施加,也可分级施加。这是以往任何固结仪无法实现的。

  2.与微机组网
  采用网口方式与微机连接,几十台固结仪可以连接在同一网络上。现场安装非常简单,微机提供单台单控和几十台群控操作,非常简便。

  3.独立运行和自启动
  固结仪采控器可独立运行,即试验开始后无需微机支持。试验过程中断电时自动保护试验现场和已经采集的数据,电源恢复后自动恢复试验现场继续进行试验。
